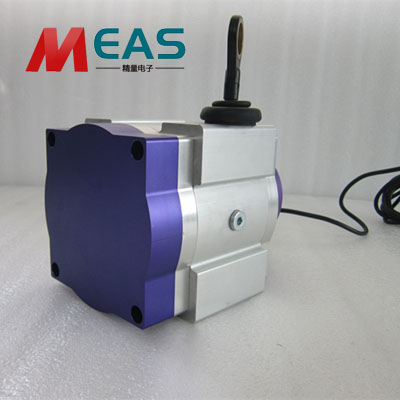

電纜拉繩位移傳感器的功能也是將機械運動轉換為可以測量、記錄或傳輸的電信號，這一系列的位移傳感器可伸縮的不銹鋼繩索纏繞在螺紋輪轂上，與精密選擇傳感器相連。位移傳感器的結構分為兩個部分，機械部分(鋼絲繩、線轂、彈簧及管轂)和電子部分（光電編碼器）。

         電纜拉繩位移傳感器在運行中，牽引拉繩位移傳感器安裝在固定位置，拉繩附在運動物體上，繩子的直線運動與運動物體的運動成一條直線。當運動發(fā)生時，繩子拉伸和收縮，內部彈簧確保拉繩的拉力保持不變，電纜拉繩位移傳感器常用參數有測量行程，輸出信號模式、線性度、重復度、分辨率等多種參數。

          電纜拉繩位移傳感器的信號輸出方式為數字信號輸出及模擬信號輸出，數字信號輸出可選擇增量旋轉編碼器絕對值編碼器，輸出信號為方波ABZ信號、正弦余弦信號、CANopen信號、自由RS485信號。它的測量行程為100-15000mm，精度高，保護等級為IP65，鋼絲繩為進口涂塑鋼絲繩，可在惡劣的環(huán)境下使用。
